數控切割機的機架主要是由軌道和軌道梁、走行和檢查平臺、橫梁和立柱、能介管道和電纜等組成。軌道采用高架形式，每流兩根。安裝軌道的軌道梁斷面為“日”字形，內部通有冷卻水，火焰切割機軌道梁公用一個大機架。

        平臺蓋板上部為鋼制花紋板，下部為鋼板。分布在鑄流兩側，為了保證切割 操作工有良好的操作視線，橫梁采用下置式安放。機能介管道和電纜設置在遠離拉矯機一側，如配置測量輥裝置空氣管和電纜設置靠拉矯機一側。

        由下箱體、安裝板、上箱體、箱蓋和前箱體組成。箱體和上箱體是一個箱形雙壁構件，通有冷水，可保護安裝在其中的各部件，防止機下鑄流熱輻射的損 害。安裝板在上、下箱體之間，火切機的各部件都裝在此板上。

        箱蓋在上箱體上方，是一可折的輕型蓋子，便于安裝和維修。前箱體是單壁箱體，用來保 護切割槍、夾鉗裝置。兩傳動火焰切割機的傳動裝置由三相交流電機、兩極蝸輪減速器、齒輪傳動副、切割車行走和割槍驅動等部件組成。

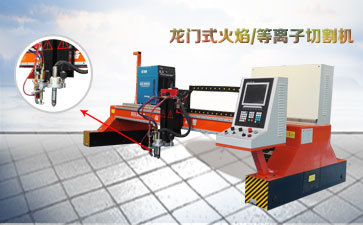

        布洛爾智能龍門數控切割機橫向?qū)к壊捎脟a(chǎn)或進口直線導軌，精度高、導向好?？v向?qū)к壊捎锰刭|(zhì)鋼軌，表面經磨削處理，具有很高的機械精度和耐磨性。龍門式箱式橫梁、承載力好，適合寬跨距，高效雙邊驅動，結構緊湊，整體回火、充分消除焊接應力，性能穩定可靠。
